风阀分类及接线图

作者：康美风 发布于：2022/9/28 17:11:14 点击量：

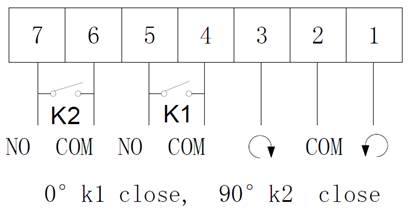

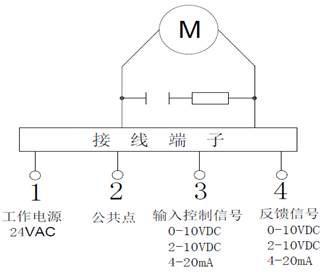

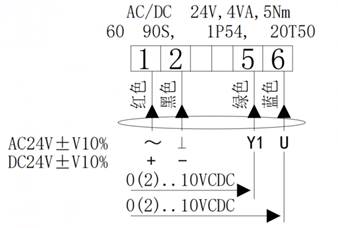

风阀分类及接线图

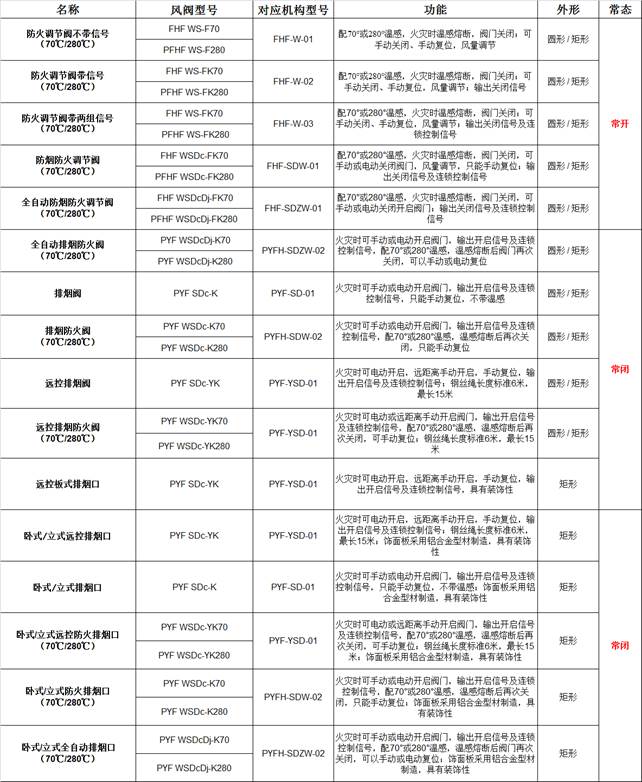

1、风阀型号对应机构功能表

2、相关防火阀机构说明

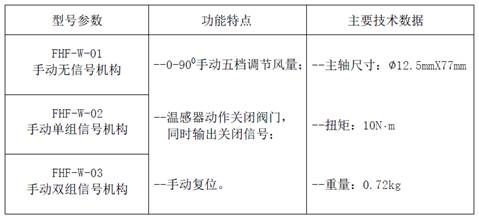

①FHF-W 手动防火阀执行机构

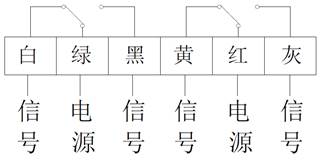

（1）FHF-W-02接线图如下：

（2）FHF-W-03接线图如下：



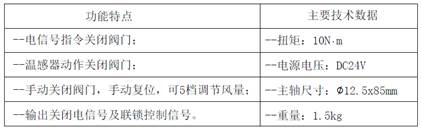

②FHF-SDW-01防火阀执行机构（半自动）

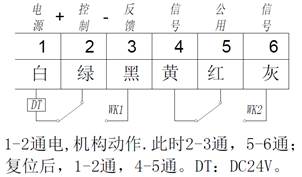

FHF-SDW-01接线图如下：

端子1-2接入DC24V，当机构动作，阀门关闭，此时端子2-3通，5-6通；当机构复位，阀门开启，则端子1-2通，4-5通。

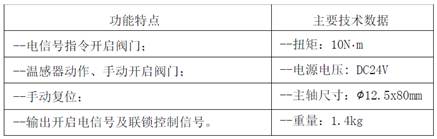

③PYFH-SDW-02排烟防火阀执行机构

PYFH-SDW-02接线图如下：

端子1-2接入DC24V，当机构动作，阀门开启，此时端子2-3通，5-6通；当机构复位，阀门关闭，则端子1-2通，4-5通。

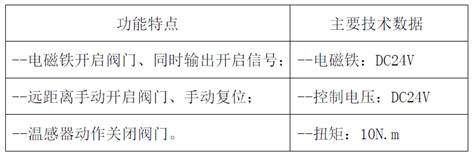

④PYF-SD-01排烟阀执行机构（半自动）

PYF-SD-01接线图如下：

端子1-2接入DC24V，当机构动作，阀门开启，此时端子2-3通，5-6通；当机构复位，阀门关闭，则端子1-2通，4-5通。

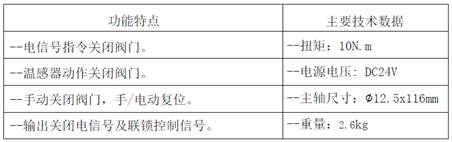

⑤FHF-SDZW-01全自动防火阀机构（全自动）

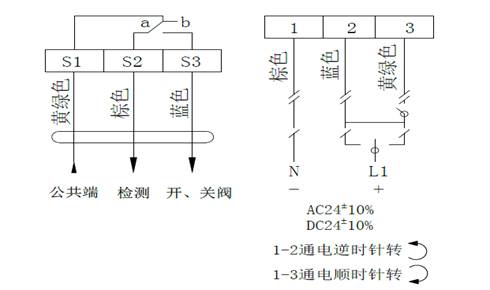

FHF-SDZW-01接线图如下：

当端子1-3接入DC24V，机构动作，阀门关闭，此时端子5-6通；

当端子1-2接入DC24V，机构复位，阀门开启，此时端子4-5通。

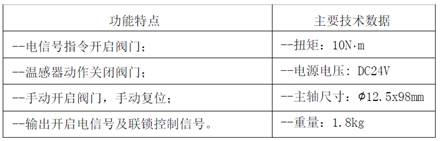

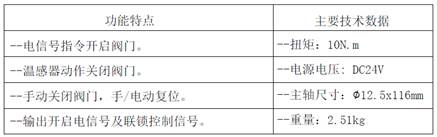

⑥PYFH-SDZW-02全自动二次动作排烟防火阀机构（全自动）

PYFH-SDZW-02接线图如下：

当端子1-3接入DC24V，机构动作，阀门开启，此时端子5-6通；

当端子1-2接入DC24V，机构复位，阀门关闭，此时端子4-5通。
